＜マルチアングル測色例１．シルバー＞

(２) 色差測定とビジュアルによる再現

補足：色座標について
・３種の座標（L*,a*,b*）で人が感じる色の要素を示します。
・真っ白でL*=100、真っ黒でL*=0、中間のグレーがL*=50です。
・a*+なら赤、逆にa－なら緑、b*+なら黄、b*－なら青に感じる要素を示します。
・測定機器の誤差は±0.3程度、小数点以下の違いは目視ではわかりません。

－－－－－－－－－

測色結果（D65 10度視野　受光45deg）

左(MacBook) L* ａ* ｂ* = 68.7 -0.5 +0.3
右(SuperDrive) L* ａ* ｂ* = 70.6 -0.5 +0.4

色座標はN6.9とN7.1のグレーに相当します。
比較用に、色座標からPhotoShopのLab表記で塗りつぶし画像を作成し
2pxのエッジ線を入れて並べました。
（マウスポインターが画像の上に位置するとエッジ線が消えます）

エッジ線(境界)があれば左右の差は判りません

マルチアングル測定なので、他の受光角度で得た数値をもうすこし追ってみます。

－－－－－－－－－

続いてシェード部 の測定結果です。

測色結果（D65 10度視野　受光75deg）

左(MacBook) L* ａ* ｂ* = 38.8 -0.8 0.0
右(SuperDrive) L* ａ* ｂ* = 39.1 -0.7 +0.4

75度受光での色座標は、N3.9のグレーに相当(左右同じ)します。
（マウスポインターが画像の上に位置するとエッジ線が消えます）

測色結果（D65 10度視野　受光110deg）

左(MacBook) L* ａ* ｂ* = 34.6 -1.1 +0.8
右(SuperDrive) L* ａ* ｂ* = 33.7 -0.8 +1.2

110度受光での色座標は、N3.5とN3.4のグレーに相当します。
（マウスポインターが画像の上に位置するとエッジ線が消えます）

－－－－－－－－－

続いてハイライト部 の測定結果です。

測色結果（D65 10度視野　受光25deg）

左(MacBook) L* ａ* ｂ* = 127.1 -0.8 +1.5
右(SuperDrive) L* ａ* ｂ* = 120.1 -0.7 +1.3

25度受光での色座標は、N10の白よりも明るく、表示できません。
（マウスポインターが画像の上に位置するとエッジ線が消えます）

測色結果（D65 10度視野　受光15deg）

左(MacBook) L* ａ* ｂ* = 148.8 -0.3 +1.5
右(SuperDrive) L* ａ* ｂ* = 142.9 -0.1 +1.8

15度受光での色座標も、N10の白よりも明るく、表示できません。

測色結果（D65 10度視野　受光-15deg）

左(MacBook) L* ａ* ｂ* = 166.2 -0.4 +3.7
右(SuperDrive) L* ａ* ｂ* = 172.5 -0.1 +4.5

-15度受光での色座標も、N10の白よりも明るく、表示できません。

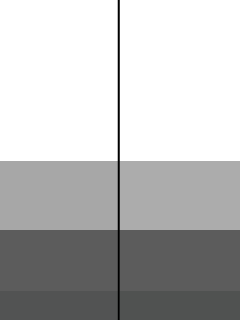

得られた６つの受光部の測色結果を、同時に並べて一つの図形で表してみます。
ハイライト部分では数値に差があるのですが、L>100が表示できないのでビジュアルでは差がわかりません。
（マウスポインターが画像の上に位置するとエッジ線が消えます）

エッジ線を外すと下から3番目にわずかな差が見えるようになっていますが、写真のような色差のイメージとは違うように感じました。

(3) 写真の色情報をLab表示で確認　に続く
