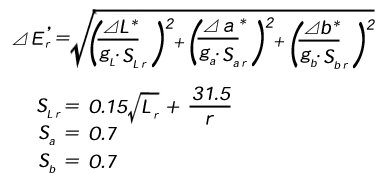

DIN6175-2には、角度（ｒ）から、Ｌ補正係数を求める計算式があります。
係数Ｓが大きければ、⊿Ｌが大きくても人は色差を感じにくいという定義です。
この式で求められるのは、受光角２５度、４５度、７５度、１１０度までです。

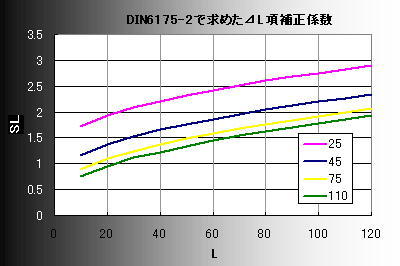

塗色基準値のＬと補正係数ＳＬの関係です。
縦軸にＳＬ、横軸にＬを置いたグラフを作りました。
塗色のＬが大きく（明るく）なると、補正係数も大きくなってきます。

求めたＳＬから角度別に管理幅を仮定義してみます。

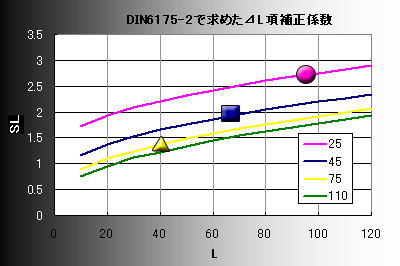

この塗色のLは、25度＝95、Ｌ45度=65、Ｌ75度=40だとすると、SLは、25度=2.7、45度=2.0、75度で1.4となります。

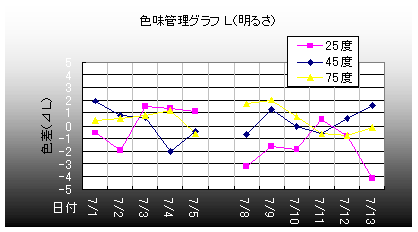

⊿Ｌの管理グラフにあてはめてみます。
この塗色のSLは、25度±2.7、45度±2.0、75度で±1.4となります。

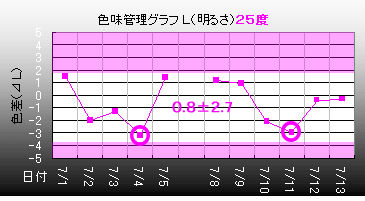

⊿L＜０±2.7とすると、２５度では7/4と7/11が下限オーバーしています。
しかし目視では問題ないことを確認済みで、さらに検証した結果、
基準板に対し測定面が曲面なため基準板よりズレて値が出るとのことで、
L<-0.8±2.7での管理が妥当だということになりました。

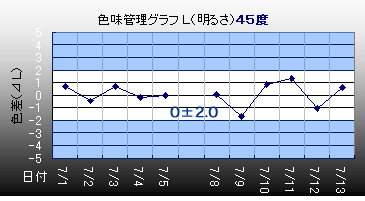

４５度では⊿L＜0±2.0で問題ないようです。

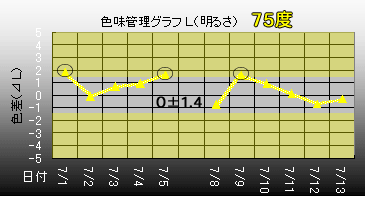

７５度では⊿L＜0±1.4では、7/1、7/5、7/9が上限オーバーしました。
若干白味でしたが、目視では許容範囲とのことでした。
管理範囲を広げるか否かについては、もうしばらく様子を見ることにしました。

（続きます）
